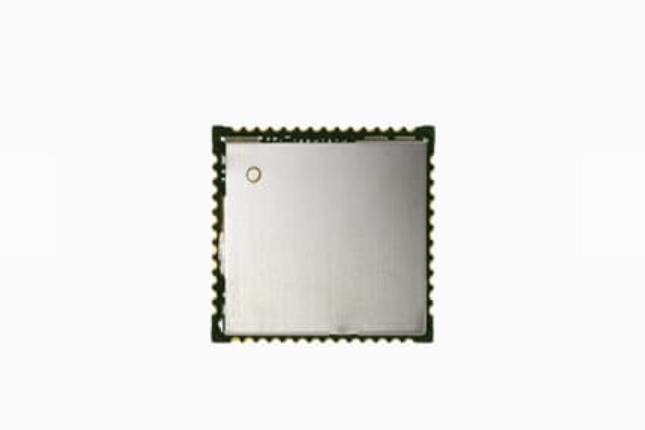

AP6256

  • 芯片组：博通
  • 天线：外置
  • 接口：WLAN：SDIO 3.0/2.0
  • 支持：Linux、安卓
802.11ac/a/b/g/n WiFi 组合 Sip 模块 (WiFi 5), 1T1R

产品概述

 AP6256 是 802.11ac/a/b/g/n 双频 1T1R WiFi Combo SiP 模块（WiFi 5），802.11ac 允许有效分配低数据速率连接，也可以与不同供应商的 802.11ac/a/ 交互b/g/n 1×1 接入点，符合 SISO 标准，可实现高达 433.3Mbps 的速度。此外，AP6256 还包括用于 Wi-Fi 的 SDIO 接口，用于 BT 的 UART/PCM 接口。

适用应用

 该紧凑型模块是结合 11ac WiFi 5 组合技术的整体解决方案。该模块专为平板电脑、OTT 盒子、IP 摄像机、4K 电视和便携式设备而开发。

规格

标准
无线上网IEEE 802.11 ac/a/b/g/n 1T1R Wi-Fi 组合模块
芯片组博通
主机接口无线网络：SDIO 3.0/2.0
射频
天线外接式
工作频率2.4GHz ISM 频段

2.400GHz~2.835GHz

5GHz UNII 频段

5.150GHz~ 5.850GHz

Bluetooth

2.402GHz ~ 2.480GHz

*受当地法规的约束*

调制解调
802.11bDSSS（DBPSK、DQPSK、CCK）
802.11g/nOFDM（BPSK、QPSK、16-QAM、64-QAM）
802.11aOFDM（BPSK、QPSK、16-QAM、64-QAM）
802.11nOFDM（BPSK、QPSK、16-QAM、64-QAM）
802.11acOFDM（BPSK、QPSK、16-QAM、64-QAM、256-QAM）
环境
温度范围-30~ 85°C (工作)-40 ~ 125°C (储存)
湿度（非冷凝）10 ~ 95% (工作)
尺寸
尺寸（毫米）12mm(±0.2mm) x 12mm(±0.2mm) x 1.65mm(Max.) (带屏蔽罩)

12mm(±0.2mm) x 12mm(±0.2mm) x 1.37mm(Max.) (不含屏蔽罩)
重量0.4克
软件
驱动Linux、安卓
安全
其他
保修期12 个月
HS编码8517620050


环境合规



ROHSREACH
