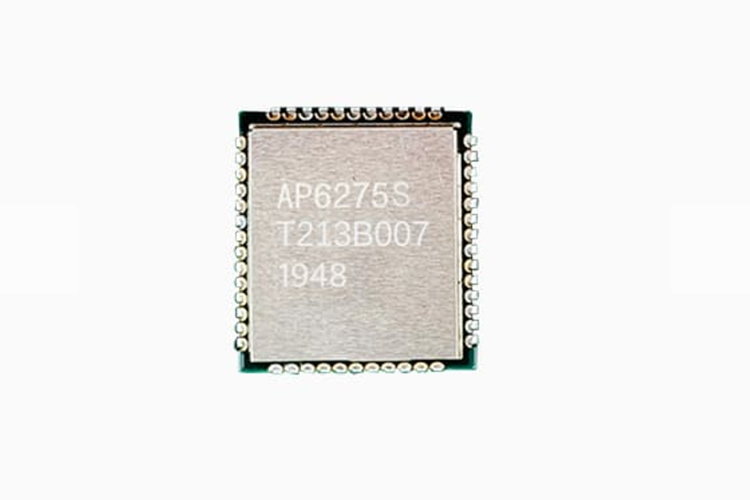

AP6275S

  • 芯片组：博通
  • 天线：外置
  • 接口：WLAN：SDIO 3.0/2.0
  • 支持：Linux、安卓
802.11ax/ac/a/b/g/n WiFi 组合 SiP 模块 (WiFi 6), 2T2R

产品概述

AP6275S 是一款 802.11ax (WiFi 6) SiP 模块，802.11ax 允许增加容量、更快的速度、更好的覆盖连接、提高物联网传感器的电池寿命，并扩展 Wi-Fi 信号的范围。通过实施具有 OFDMA、1024QAM、目标唤醒时间 (TWT) 和空间重用等独特功能的新 802.11ax 标准，AP6275S 模块可实现高分辨率视频的流畅流式传输、更少的掉线连接和更快的连接距离。路由器和密集的环境中。

具有无缝漫游功能和高级安全性的 Wi-Fi 和 BT 5.0 功能模块。802.11 ax sip 模块可以支持多用户 MIMO (MU-MIMO) 技术，以在同时为使用相同频率块的多个设备提供服务时增加信道容量。此外，还包括用于 Wi-Fi 的 SDIO 接口、用于 BT 的 UART/PCM 接口。该模块可以支持WPA3-Personal，STA模式。

适用应用

紧凑型WIFI6解决方案。该模块专为平板电脑、AR、VR、物联网、智能手机、服务提供商和家用电器以及便携式设备而开发。

Specification



STANDARD
WI-FIIEEE 802.11ax/ac/a/b/g/n  WiFi Combo Module
ChipsetBroadcom


Host InterfaceWLAN: SDIO 3.0/2.0



RADIO
AntennaExternal
Operating Frequency2.4GHz ISM Band

2.400GHz~2.4835GHz

5GHz UNII Band

5.150GHz~5.850GHz

*Subject to local regulations*

MODULATIONS
802.11bDSSS (DBPSK, DQPSK, CCK)
802.11g/nOFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11aOFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11nOFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11acOFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
802.11axOFDMA (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM)
ENVIRONMENTAL
Temperature Range-30~ 85°C (Operating)-40 ~ 125°C (Storing)
Humidity(Non-Condensing)10 ~ 95% (Operating)
SIZE
Dimension (MM)15mm(±0.2mm) x 13mm(±0.2mm) x 1.55mm(Max.)
Weight0.56g
SOFTWARE
DriverLinux, Android
Security
Miscellaneous
Warranty Period12 Month
HS Code8517620050

Environmental Compliance







ROHSReach
AP6275S
