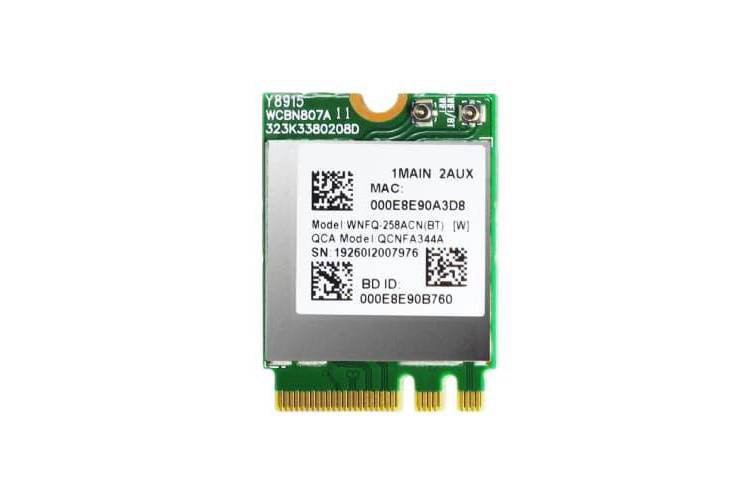

WNFQ-258ACN(BT)

芯片组：Qualcomm Atheros QCA6174A-5
天线：2 x IPEX connectors
接口：PCIe：WLAN
输出功率高达 19dBm
支持：Windows 7/8.1/10、Linux（开源）、推荐内核v4.0+

802.11ac/a/b/g/n ，双频 WiFi M.2 卡 (WiFi 5)，Qualcomm Atheros QCA6174A -5芯片

产品概述

双频 802.11ac 解决方案
SparkLAN WNFQ-258ACN(BT) 是基于 Qualcomm Atheros QCA6174A 芯片组的 802.11ac/a/b/g/n 双频 WiFi M.2 卡 (WiFi 5)。它是双频 AC在 2.4 和 5GHz 上。槽位类型为M.2 2230。下载速度为N网300Mbps，AC网867Mbps。

更高吞吐量的企业网络
WNFQ-258ACN(BT) 采用最新的 WiFi 5 解决方案，是下一代高吞吐量企业网络解决方案的理想选择。

安全无线连接
结合先进的安全加密技术，如 WEP、WPA、WPA2、WPA3、WPS 和 802.1x，有助于防止用户设备受到恶意攻击。

适用应用

工业电脑
车载路由器
车载前排
机器人
车载电脑
户外IPTV
后终端无人机
智能网关

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Qualcomm Atheros QCA6174A-5
Host Interface	WLAN : PCIe

RADIO
Antenna	2 x IPEX MHF4 connectors（MAIN用于WLAN,AUX用于WLAN/BT）
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	19dBm	≤ -81dBm
11g @ 54Mbps	16dBm	≤ -66dBm
11gn HT20 @ MCS 7	16dBm	≤ -65dBm
11gn HT40 @ MCS 7	15dBm	≤ -61dBm
11a @ 54Mbps	11dBm	≤ -66dBm
11an HT20 @ MCS 7	9dBm	≤ -65dBm
11an HT40 @ MCS 7	9dBm	≤ -61dBm
11ac VHT80 @ MCS 9	7dBm	≤ -56dBm

POWER CONSUMPTION
Continue TX	405mA
Continue RX	200mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-10~ 70°C (Operating)	-40 ~ 85°C (Storing)
Humidity(Non-Condensing)	5 ~ 90% (Operating)	5 ~ 90% (Storing)
