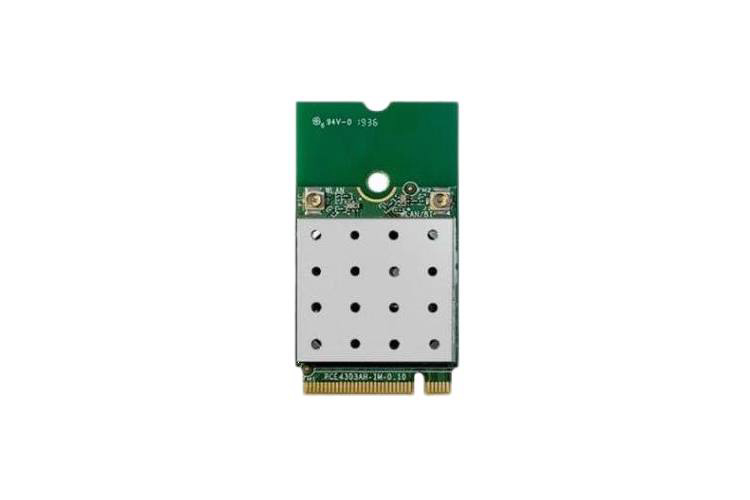

WNFQ-262ACNI（BT）

芯片组：Qualcomm Atheros QCA6174A-5
天线：2xIPEX connectors，2T2R
接口：PCIe：WLAN
输出功率高达 18dBm
支持：Windows 7/8.1/10，Linux（开源），推荐内核v4.0+

802.11ac/a/b/g/n ，双频 Wi-Fi Combo M.2 2242，Qualcomm Atheros QCA6174A-5芯片

产品概述

WNFQ-262ACNI(BT) 是一款 QCA6174A B-Key 工业模块，支持采用 Qualcomm Atheros 芯片组的 802.11ac/a/b/g/n 双频 Wi-Fi Combo M.2 2242 外形尺寸。这个高度集成的模块支持大多数 WLAN 功能，具有无缝漫游和企业应用的高级安全性。无线模块符合IEEE 802.11ac/a/b/g/n 2×2 (2T2R) MIMO。集成模块为Wi-Fi提供PCIE接口，为BT提供USB接口。N网下载速度为300Mbps，AC网下载速度为867Mbps。

采用最新的 802.11ac 解决方案。WNFQ-262ACNI(BT)，QCA6174A B-Key工业模块是下一代高吞吐量企业网络和工业级（-40°C~+85°C）解决方案的理想选择。结合先进的安全加密技术，如 WEP、WPA、WPA2、WPA3 和 802.1x，有助于防止用户设备受到恶意攻击。

适用应用

工业电脑
车载路由器
车载前排
机器人
车载电脑
户外IPTV
后终端无人机
智能网关

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Qualcomm Atheros QCA6174A-5
Host Interface	WLAN : PCIe

RADIO
Antenna	2 x IPEX MHF1 connectors
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	18dBm	≤ -85dBm
11g @ 54Mbps	14.5dBm	≤ -71dBm
11gn HT20 @ MCS 7	14dBm	≤ -67dBm
11gn HT40 @ MCS 7	13.5dBm	≤ -65dBm
11a @ 54Mbps	14dBm	≤ -75dBm
11an HT20 @ MCS 7	13dBm	≤ -71dBm
11an HT40 @ MCS 7	13dBm	≤ -67dBm
11ac VHT80 @ MCS 9	11dBm	≤ -57dBm

POWER CONSUMPTION
Continue TX	610mA
Continue RX	298mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-40~ 85°C (Operating)	-45 ~ 90°C (Storing)
Humidity(Non-Condensing)	5 ~ 90% (Operating)	5 ~ 90% (Storing)
