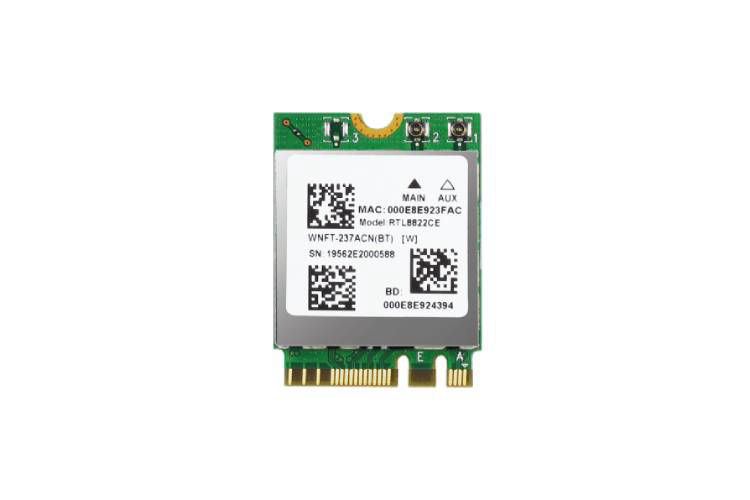

WNFT-237ACN(BT)

芯片组：Realtek RTL8822CE
天线：2 x IPEX MHF4 connectors，2T2R
接口：PCIe：WLAN
输出功率高达 18dBm
支持：Windows 10、Linux、Android

802.11ac/a/b/g/n ，双频 WiFi Combo M.2 (Key A,E) 模块 (WiFi 5)，Realtek RTL8822CE 芯片组

产品概述

Sparklan WNFT-237ACN(BT) 是基于 Realtek RTL8822CE 芯片组的 802.11ac/a/b/g/n 双频 WiFi Combo M.2 (Key A,E) 模块 (WiFi 5)，它支持多个驱动程序 (Android /Windows/Linux) 适用于各种平台。该模块支持 MU-MIMO 两种双频 2.4GHz 或 5GHz 操作，交流模式下数据速率高达 867Mbps。WNFT-237ACN(BT) 采用 M.2 2230 插槽型外形设计。

WNFT-237ACN(BT) 采用高度集成的单芯片 MIMO（多进多出）无线局域网 (WLAN) RTL8822CE 解决方案，让用户无需使用电缆和电线即可通过最新的无线技术享受高数字内容。RTL8822CE 将 WLAN MAC、支持 2T2R 的 WLAN 基带和射频集成在一个芯片中。WNFT-237ACN(BT) 模块实现了高性能、高性价比、低功耗、紧凑的解决方案，可轻松安装在集成了高级安全加密 WEP、WPA、WPA2、WPS 的 PCI Express 和 USB M.2 2230 AE 密钥模块中,WPA3 和 802.1x，它将防止用户的设备受到恶意攻击。

适用应用

工业电脑
车载路由器
车载前排
机器人
车载电脑
户外IPTV
后终端无人机
智能网关

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Realtek RTL8822CE
Host Interface	WLAN : PCIe

RADIO
Antenna	2 x IPEX MHF4 connectors
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	18dBm	≤ -85dBm
11g @ 54Mbps	17dBm	≤ -74dBm
11gn HT20 @ MCS 7	16dBm	≤ -70dBm
11gn HT40 @ MCS 7	16dBm	≤ -67dBm
11a @ 54Mbps	17dBm	≤ -68dBm
11an HT20 @ MCS 7	16dBm	≤ -67dBm
11an HT40 @ MCS 7	16dBm	≤ -64dBm
11ac VHT80 @ MCS 9	14dBm	≤ -54dBm

POWER CONSUMPTION
Continue TX	606mA
Continue RX	302mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-0~ 70°C (Operating)	-40 ~ 80°C (Storing)
Humidity(Non-Condensing)	5 ~ 90% (Operating)	5 ~ 90% (Storing)
