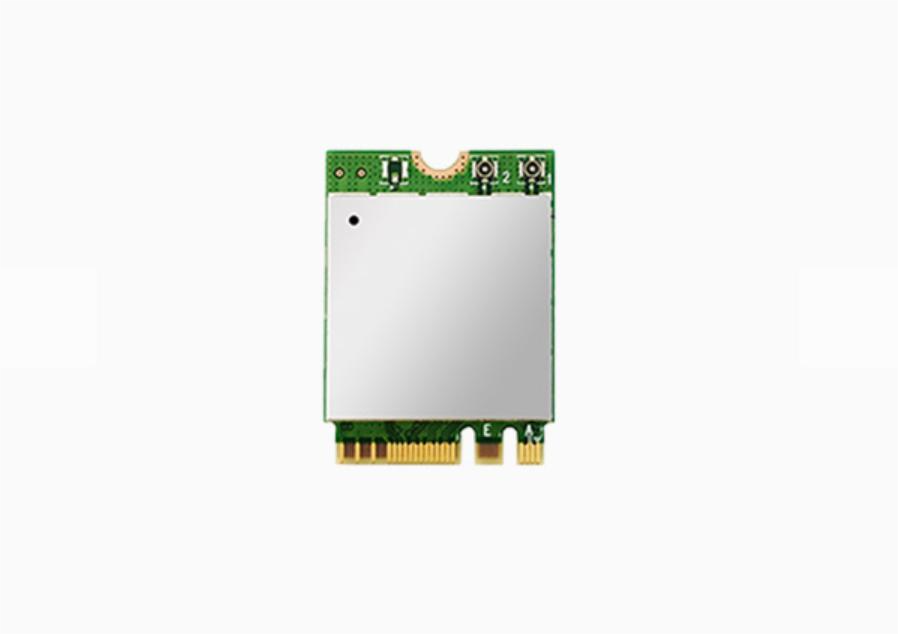

WNFT-238AX(BT)

芯片组：Realtek RTL8852AE
天线：2 x IPEX MHF4 connectors，2T2R
接口：PCIe：WLAN
输出功率高达 19dBm
支持：Windows 和 Linux（开源）

802.11ax/ac/a/b/g/n WiFi Combo, M.2 2230 (AE KEY) 模块(WiFi 6), 2T2R

产品概述

SparkLAN WNFT-238AX(BT) 是 Realtek 的第一款 M.2 WiFi-6 (802.11ax) 模块，由最新的 Realtek Combo 芯片，支持完整的 IEEE802.11 ax/ac/a/b/g/n 协议。

WNFT-238AX(BT) 在 MU-MIMO 模式下同时支持 2 个空间流（2T2R）。WNFT-238AX(BT) 采用标准 M.2 A/E 密钥 2230 外形尺寸，可以适应所有预集成 M.2 适配器的现有平台

软件方面的 WNFT-238AX(BT) 支持 Microsoft Windows 10，操作系统支持使 WNFT-238AX(BT) 能够同时运行 x86 平台和基于 ARM 的平台*。WNFT-238AX(BT)将主要支持STA模式，推荐应用包括数字标牌/POS、平板电脑、笔记本电脑和其他需要高速数据传输、低AP模式需求和温度要求的媒体消费应用（消费和商业用途）。

适用应用

应用包括平板电脑/笔记本电脑/广告机/OTT盒子/IPTV/DVB/STB/DV/IPC/迷你行车记录仪/门铃/智能电视/智能投影仪Pico/VR/AR终端/无线存储/打印机/POS机/车载前置/后置终端无人机/机器人/智能网关等消费类电子产品。

参数特性

STANDARD
WI-FI	IEEE 802.11ax/ac/a/b/g/n
Chipset	Realtek RTL8852
Host Interface	WLAN : PCIe

RADIO
Antenna	2 x IPEX MHF4 connectors
Operating Frequency	802.11ax/ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
802.11ax	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM，1024-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	19dBm	≤ -76dBm
11g @ 54Mbps	18dBm	≤ -65dBm
11gn HT20 @ MCS 7	17dBm	≤ -61dBm
11gn HT40 @ MCS 7	17dBm	≤ -61dBm
11a @ 54Mbps	18dBm	≤ -65dBm
11an HT20 @ MCS 7	17dBm	≤ -61dBm
11an HT40 @ MCS 7	17dBm	≤ -61dBm
11ac VHT80 @ MCS 9	15dBm	≤ -51dBm
11ax HE20 @ HE 11	13dBm	≤-52dBm
11ax HE40 @ HE 11	13dBm	≤-49dBm
11ax HE80 @ HE 11	13dBm	≤-46dBm

POWER CONSUMPTION
Continue TX	860mA
Continue RX	450mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-0~ 70°C (Operating)	-40 ~ 85°C (Storing)
Humidity(Non-Condensing)	5 ~ 90% (Operating)	5 ~ 90% (Storing)
