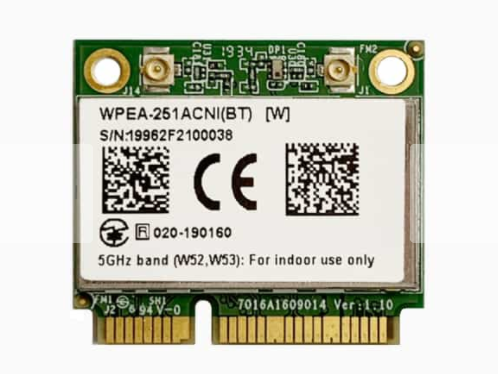

WPEA-251ACNI(BT)

芯片组：Qualcomm Atheros QCA6174A-5
天线：2 x IPEX 连接器，2T2R
接口：PCIe：WLAN
输出功率高达 18dBm
支持：Windows 7/8.1/10、Linux（开源）、推荐内核v4.0+

802.11ac/a/b/g/n Wi-Fi 半高 Mini PCIe 模块 (WiFi 5), Qualcomm QCA6174A-5, 2T2R

产品概述

WPEA-251ACNI(BT) 是高性能 802.11ac/a/b/g/n 双频 2T2R 工业级 (-40°C ~85°C) Wi-Fi combo mini PCIe 模块 (WiFi 5)，多输入输出 ( MU-MIMO） IEEE 802.11ac/a/b/g/n WLAN 标准，旨在提供 WLAN 和低能耗技术的集成。

WPEA-251ACNI(BT)支持 Windows 和 Linux 驱动程序解决方案。

WPEA-251ACNI(BT) 使用 QCA6174A-5 以及 Windows 和 Linux 驱动程序，为自动化/机器人AGV各种应用提供出色的解决方案。WPEA-251ACNI(BT) 是 2.4GHz+5GHz 的双频 AC 。N模式下载速度为300Mbps，AC模式下载速度为867Mbps。WPEA-251ACNI(BT) 集成了BT传输技术，用于短距离设备之间的语音和数据传输。

应用领域

工业电脑
车载电脑
车载路由器
户外IPTV
车载前装
无人机
机器人（AGV）
智能网关

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Qualcomm Atheros QCA6174A-5
Host Interface	WLAN : PCIe

RADIO
Antenna	2 x IPEX MHF1 connectors
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	18dBm	≤ -86dBm
11g @ 54Mbps	14.5dBm	≤ -72dBm
11gn HT20 @ MCS 7	14dBm	≤ -68dBm
11gn HT40 @ MCS 7	13.5dBm	≤ -66dBm
11a @ 54Mbps	11.5dBm	≤ -71dBm
11an HT20 @ MCS 7	11dBm	≤ -68dBm
11an HT40 @ MCS 7	10dBm	≤ -67dBm
11ac VHT80 @ MCS 9	6.5dBm	≤ -57dBm

POWER CONSUMPTION
Continue TX	626mA
Continue RX	286mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-40~ 85°C (Operating)	-45 ~ 90°C (Storing)
Humidity(Non-Condensing)	5 ~ 90% (Operating)	5 ~ 90% (Storing)
