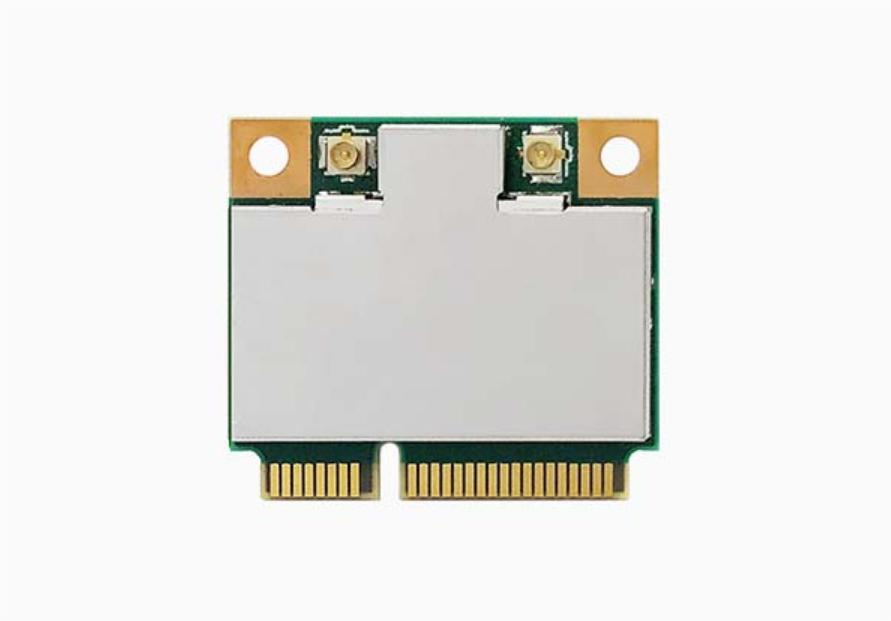

WPEQ-268AXI(BT)

  • 芯片组：高通WCN6856
  • 天线：2 x IPEX MHF1 连接器，2T2R
  • 接口：PCIe：WLAN
  • 支持三频双并发设计
  • 支持：Windows、Linux（开源）
802.11ax/ac/a/b/g/n 工业级WIFI6网卡，半高MINI PCIe 模块（WiFi 6E），高通，2T2R

产品概述

WPEQ-268AXI(BT)，首款基于 Qualcomm 的 WiFi-6 (802.11ax) mini PCIe 模块，运行 PCIe (Wifi) 和 USB (BT)，支持 DBDC（2.4G /5G /6G，双并发）模式，但具有三频能力（2.4GHz、5GHz 和 6GHz）。WPEQ-268AXI(BT) 能够同时运行 2.4GHz 和 5GHz 或 6GHz，并支持完整的 IEEE802.11 ax/ac/a/b/g/n 协议，最高 160MHz 模式。

WPEQ-268AXI(BT) 在 MU-MIMO 模式下设计有 2 个空间流（2T2R）。WPEQ-268AXI(BT) 具有标准的 mini PCIe 外形尺寸，可以适应所有已预集成 mini PCIe 适配器的现有平台，无需额外的平台设计工作。

利用 Qualcomm WCN6856 芯片组，软件方面的软件方面的 WPEQ-268AXI(BT) 支持 Windows，Linux（开源）。该模块能够在x86平台和基于ARM的平台上运行，并支持STA模式和软AP模式*，推荐运行在应用包括：数字标牌/POS、加固型计算机/平板电脑、无风扇PC和其他工业环境应用这需要高速数据传输。


适用应用

应用包括IPC/广告机/OTT/IPTV/DVB/STB/DV/迷你行车记录仪/智能投影仪Pico/VR/AR终端/POS机/车载前置/后置终端无人机/机器人/智能网关/智慧城市等电子产品。


参数特性

STANDARD
WI-FIIEEE 802.11ax/ac/a/b/g/n
ChipsetQualcommWCN6856
Host InterfaceWLAN : PCIe
RADIO
Antenna2 x IPEX MHF1 connectors
Operating Frequency802.11ax/ac/a/b/g/n ISM Band
2.412GHz~2.484GHz

5.150GHz~5.850GHz

5.925GHz~7.125GHz

*Subject to local regulations

MODULATIONS
802.11bDSSS (DBPSK, DQPSK, CCK)
802.11gOFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11nOFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11aOFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11acOFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
802.11axOFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM，1024-QAM)
POWER & SENSITIVITY
WiFiPower – TX (± 2dBm)Sensitivity – RX
11b @11Mbps18dBm≤ -90dBm
11g @ 54Mbps17.5dBm≤ -74dBm
11gn HT20 @ MCS 716dBm≤ -73dBm
11gn HT40 @ MCS 716dBm≤ -71dBm
11a @ 54Mbps16.5dBm≤ -77dBm
11an HT20 @ MCS 716dBm≤ -76dBm
11an HT40 @ MCS 715.5dBm≤ -73dBm
11ac VHT80 @ MCS 915dBm≤ -62dBm
11ac VHT160 @ MCS 914dBm≤-58dBm
11ax 5GHz

11ax HE20 @ MCS 1112.5dBm ≤-64.5dBm
11ax HE40 @ MCS11
12dBm ≤-63.5dBm
11ax HE80 @ MCS 11
10dBm≤-59dBm
11ax HE160 @ MCS 11
10dBm   ≤-56.5dBm
11ax 6GHz


11ax HE20 @ MCS 11
10.5dBm≤-63dBm
11ax HE40 @ MCS 11
10dBm≤-61dBm
11ax HE80 @ MCS 11
9.5dBm≤-58dBm
11ax HE160 @ MCS 11
8dBm≤-55dBm
POWER CONSUMPTION
Continue TX1121mA（2G+5G）,1078.2mA（2G+6G）
Continue RX463.7mA（2G+5G），574.1mA（2G+6G）
ENVIRONMENTAL
Operating VoltageDC 3.3V
Temperature Range-40~ 75°C (Operating)-45 ~ 90°C (Storing)
Humidity(Non-Condensing)5 ~ 90% (Operating)5 ~ 90% (Storing)
SIZE
Dimension (MM)29.85mmx 26.65mmx 2.5mm(待定)
Weight3.2g
SOFTWARE
DriverWindows 10/11
Linux (Open Source)
Security64/128-bits WEP, WPA, WPA2, WPA3, ,802.1x
Miscellaneous
Warranty Period12 Month
HS Code8517620050


认证






USAEU Region
Canada


环境合规



ROHSREACH
