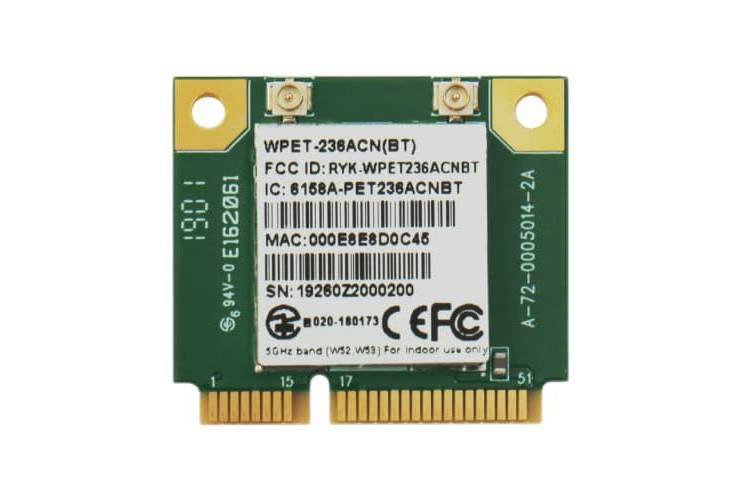

WPET-236ACN(BT)

芯片组：Realtek RTL8822BU-CG
天线：2 x IPEX MHF1 连接器，2T2R
（ANT0 仅用于 WLAN，ANT1 用于 WLAN+BT）
接口：WLAN：USB
输出功率高达 15dBm
支持：Windows 7/8.1/10、Linux、Android

802.11ac/a/b/g/n Wi-Fi 组合半 Mini PCIe 模块 (WiFi 5), Realtek RTL8822BU-CG, 2T2R

产品概述

WPET-236ACN(BT) 是高度集成的 802.11ac/a/b/g/n 2T2R 模块 (WiFi 5)，支持 2 流 802.11ac 多用户 MIMO。N 网络上的下载速度为 300Mbps，AC 网络（WiFi 5）上的下载速度为 867Mbps。WPET-236ACN(BT)集成了BT传输技术，用于设备之间的短距离语音和数据传输。它支持各种应用程序的多个驱动程序（Android/ Windows/ Linux）。

它结合了 WLAN MAC、支持 2T2R 的 WLAN 基带、BT 协议栈（LM、LL 和 LE）、BT 基带、调制解调器。它为高吞吐量性能的集成无线 LAN 和 BT 设备提供了完整的解决方案。它旨在以低功耗提供卓越的性能，并增强系统稳健和成本效益的优势。它针对具有竞争力的卓越性能、更好的电源管理应用。

适用应用

工业电脑
车载路由器
车载前排
机器人
车载电脑
户外IPTV
后终端无人机
智能网关

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Realtek RTL8822BU-CG
Host Interface	WLAN : USB

RADIO
Antenna	2 x IPEX MHF1 connectors(ANT0仅用于WLAN，ANT1用于WLAN/BT)
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	15dBm	≤ -80dBm
11g @ 54Mbps	14dBm	≤ -70dBm
11gn HT20 @ MCS 7	13dBm	≤ -61dBm
11gn HT40 @ MCS 7	13dBm	≤ -61dBm
11a @ 54Mbps	13dBm	≤ -70dBm
11an HT20 @ MCS 7	12dBm	≤ -60dBm
11an HT40 @ MCS 7	12dBm	≤ -60dBm
11ac VHT80 @ MCS 9	9dBm	≤ -51dBm

POWER CONSUMPTION
Continue TX	600mA
Continue RX	350mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-20~ 70°C (Operating)	-40 ~ 80°C (Storing)
Humidity(Non-Condensing)	5~ 95% (Operating)	5 ~ 90% (Storing)
