WPET-239ACN(BT)

芯片组：Realtek RTL8822CU
天线：2 x IPEX 连接器或印刷天线，2T2R
接口：WLAN：USB
输出功率高达 17dBm
支持：Windows、Linux、安卓

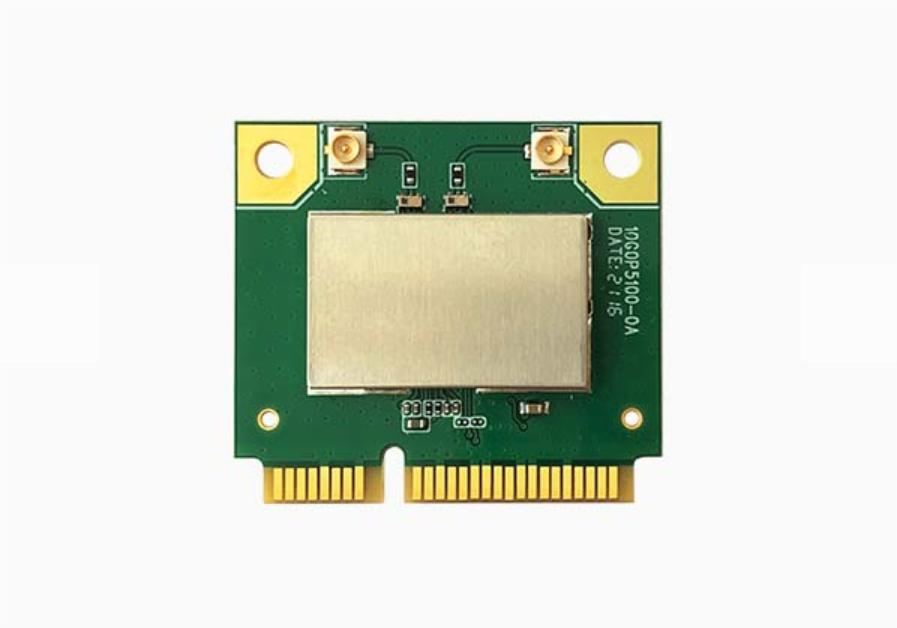

802.11ac/a/b/g/n Wi-Fi 组合半 Mini PCIe 模块 (WiFi 5), Realtek RTL8822CU, 2T2R

产品概述

SparkLAN WPET-239ACN(BT) 是一款高度集成的单芯片无线 LAN (WLAN)、BT Combo USB 模块，支持 2 流 802.11ac 解决方案，具有多用户 MIMO（多输入多输出）无线 LAN (WLAN) . 它在单芯片 USB 模块中集成了 2Tx2R WLAN MAC、基带和双频射频。WPET-239ACN(BT) 通过一个 USB 端口为 M2M（机器对机器）连接产品/设备提供了一种经济高效的解决方案。

WPET-239ACN(BT) 802.11ac/abgn 2Tx2R USB WLAN/BT 组合模块，具有各种 USB 输入格式和内部打印或外部 RF 天线连接器，用于高性能无线 LAN 和 BT 设备。它旨在以低功耗提供完整的 M2M 连接和出色的性价比，并增强稳健系统和应用程序的优势。

适用应用

应用包括便携式手持设备、瘦客户端计算机、医疗设备、网络安全和监控、3D打印机、电视、机顶盒、POS、数字标牌、游戏机、机器人机械、工业平板电脑等。

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Realtek RTL8822CU
Host Interface	WLAN : USB

RADIO
Antenna	2 x IPEX MHF1 connectors(ANT0仅用于WLAN，ANT1用于WLAN+BT)
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	17dBm	≤ -76dBm
11g @ 54Mbps	16dBm	≤ -65dBm
11gn HT20 @ MCS 7	15dBm	≤ -64dBm
11gn HT40 @ MCS 7	15dBm	≤ -61dBm
11a @ 54Mbps	15dBm	≤ -70dBm
11an HT20 @ MCS 7	14dBm	≤ -60dBm
11an HT40 @ MCS 7	14dBm	≤ -60dBm
11ac VHT80 @ MCS 9	11dBm	≤ -51dBm

POWER CONSUMPTION
Continue TX	600mA
Continue RX	350mA

ENVIRONMENTAL
Operating Voltage	DC 3.3V
Temperature Range	-20~ +70°C (Operating)	-40 ~ +85°C (Storing)
Humidity(Non-Condensing)	5~ 95% (Operating)	5 ~ 90% (Storing)
