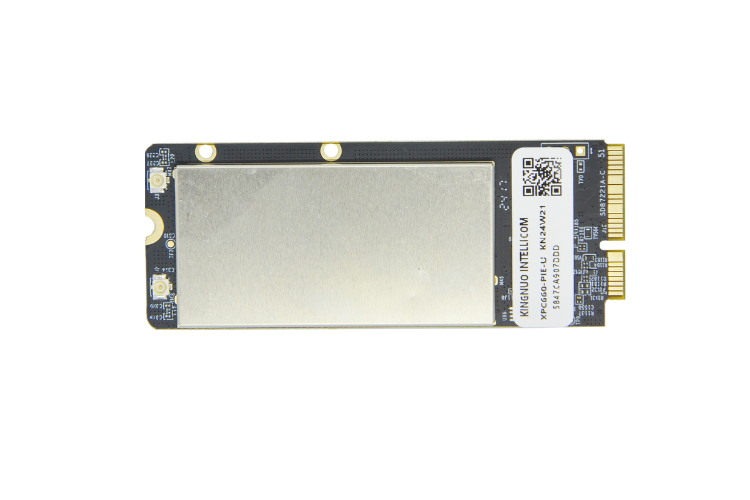

XPC660-PIE-U

• 国产WIFI6射频+CPU芯⽚⽅案,安全可控

• 2.4+5.8G双射频,802.11a/b/g/n/ac/ax协议

• ⽀持主动漫游,漫游时间⼩于100ms, ⽀持Radio 阀值优化主动漫游功能

• ⽀持企业级⽆线加密/证书加密

• USB3.0,集成1个GE接⼝,2个Uart,,Mini PCIE接⼝,30*80mm

• ⼯业级宽温-40~75°


802.11a/b/g/n/ac/ax 2.4G+5.8G双射频WIFI6 漫游网卡 2T2R

产品概述

        XPC660 Wi-Fi6核⼼板使⽤纯国产芯⽚射频芯⽚+CPU解决⽅案,并经过⼤量的现场验证,产品稳定可靠。纯国产芯⽚⽅案,规避了信息安全和供应链安全的⻛险。

        XPC660 在WiFi6 基础上与芯⽚原⼚进⾏深⼊芯⽚底层的驱动技术合作与开发,适应多种⼯业环境应⽤场景,将完整的路由器⽅案精简集成到30*80mm的电路板上,提供Mini PCIE接⼝与主控系统对接。⾃定义 Mini PCIE接⼝提供USB3.0与主机通讯,同时预留⼀个1000M⽹⼝定义,两路串⼝定义,结构紧凑,功能丰富 且强⼤。


针对WiFi漫游的优化

        XPC660 Wi-Fi6核⼼板针对移动AGV⾏业的通讯特点,从硬件设计和软件优化设计: 硬件射频,⽀持2.4G和5.8G双频,最⾼发射功率23dbm,在复杂的⼯业环境中,可⼤⼤提⾼通讯稳定性 ,减少通讯丢包的概率。

        在软件上,针对WiFi漫游需求,优化阈值扫描,可以实现终端主动漫游切换,不挑AP,漫游切换时间 ⼩于100ms。

        XPC660提供USB3.0接⼝,同时兼容Mini PCIE USB2.0协议,可快速将⽹卡与Windows或者Linux驱动对接 ,⽀持X86平台和ARM平台,⽆需⼯程师额外编译驱动,减少⼯作驱动集成⼯作量,可快速集成⽆线漫游联 ⽹功能。

功能与特性

无线射频

  • IEEE802.11 a/b/g/n/ac/ax,2.400-2.500 GHz,4.900-5.850 GHz全频段
  • 频宽20/40/80/160MHz
  • MIMO 2.4G(2x2),5G(2x2)
  • OFDMA, 1024-OAM

支持数据速率

  • 802.11b: 1.2.5.5,11 Mbps
  • 802.11g:6,9,12,18,24.36.48.54 Mbps
  • 802.11n:MCSO,MCS1,MCS2,MCS3,MCS4,MCS5,MCS6,MCS7
  • 802.11ac:MCSO,MCS1,MCS2,MCS3,MCS4,MCS5,MCS6,MCS7,MCS8,MCS9
  • 802.11ax:MCSO,MCS1,MCS2,MCS3,CS4,MCS5,MCS6,MCS7.MCS8.MCS9

    MCS10.MCS11

典型发射功率(+2dBm)

  • 2 4G:

1Mbps:23dbm

HT20 MCS7:20dbm

HE20 MCS11:15dbm

  • 5G

-6Mbps:19dbm

  • HT20 MCS7:18dbm
  • HE20 MCS11:14dbm

以太网特性

  • HE20 MCS11:14dbm
  • USB3.0/2.0

安全

  • 完全国产射频芯片+CPU处理器方案,供货安全可控,信息安全可控
  • 完全可控的系统代码,从射频芯片底层驱动到应用系统自主可控
  • AES/CCMP和TKIP 加密,WPAWPA2/PA3 Personal
  • WPA2/WPA3企业级加密,证书加密(EAP_TLS,EAP_TTLS,EAP-PEAP, EAP-FAST)
  • SSLV3/TLS 1.2

管理界面

  • Https/Http网页配置
  • SSH远程配置
  • 一键诊断工具

协议支持

  • Https/Http/DHCP Client/DHCP Server(NAT)/SSH
  • IPV4,TCP/IP,UDP/IP, ARP,ICMP, Auto-IP, DNS
  • IPV6

接口

  • 网口

1个千兆以太网MDI接口

  • USB

USB3.0,兼容USB2.0

  • 串口

1路Uart(TTL)

  • LED

WLAN LED,SYS LED,GE LED

  • 控制管脚:

射频开关,网卡复位,网卡唤醒

电源及功耗

供电:

  • 3.3VDC 2A 供电
  • 典型功耗:3W
  • 最大功耗:5.5W

环境

  • 工作温度-40°C~75°C
  • 存储温度-40°C~85°C
  • 工作湿度::10%~90%(非凝结)
  • 存储湿度:5%~90%(非凝结)
  • 海拔:-60m~4000m
  • 工作气压 53kPa~107kPa

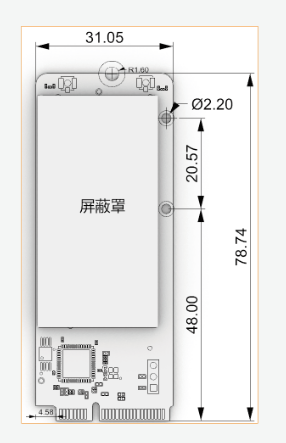

尺寸

  • 产品尺寸(长x宽x高):31.2x78.8x4.3mm
  • 包装尺寸:30x14x6cm
  • 产品净重:<20g
  • 包装重量<500g
  • 安装方式:板卡安装

订货信息

产品名称:WiFi6无线网桥核心板

产品订货号:XPC660-PIE-U

描述:⼯业级WIFI6核⼼板,⾮标Mini PCIE板卡,1 USB3.0/2.0接⼝,1个以太⽹接⼝,1个TTL

包装:包装采用静电袋独立包装,每个盒子放置20个核心板。

认证

质保

非人为损坏,质保1年。
